FZC系列振动出矿机

2006-11-09 0
FZC系列振动出矿机

●概述:

    FZC系列振动出矿机是一种以振动电机为激振源的振动出矿设备,广泛适用于冶金、化工、煤炭等行业。是矿石及其它物料的放出、给料或上车的理想设备。振动出矿机与其它形式的出矿机相比具有以下特点。

1、节省能源、出矿效率高、出矿均匀且易控制;
2、设备制造简单、安装使用及维修方便;
3、有效地防止悬拱、卡矿和跑矿现象;
4、应用范围广、适应性强、可用于多尘或板上载矿量波动较大的场合。

●型号说明:

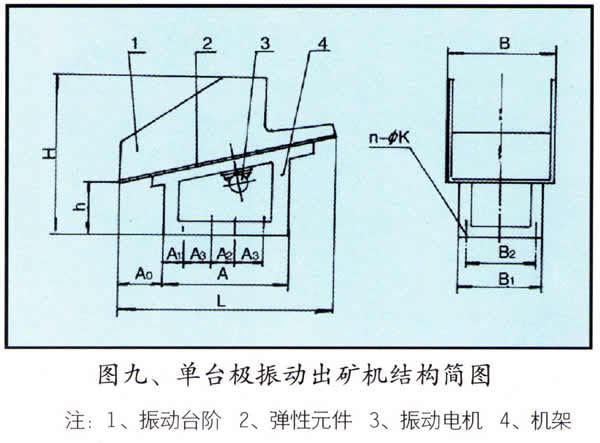

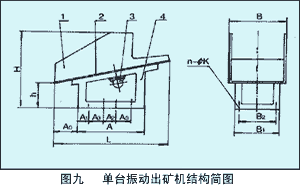

注:1.振动台阶 2.弹性元素 3.振动电机 4.机架

●振动出矿机的使用与维护

正确使用与维护振动出矿机是保证振动出矿机长期正常运转的重要因素:

1、工作前,必须检查各紧固件,特别是振动电机与底脚间联接螺栓的松紧度,保证螺栓处于紧固状态;
2、检查台析四周是否密封良好,密封固定槽钢是否焊牢,若漏焊应及时焊好,防止物料散落,影响电机正常运转;
3、检查台板四周是否与周围建筑和塔架有无钢性联接,若有,应实时割开,以免防碍台板正常运行;
4、待受矿车到位停稳后,方能开动振动出矿机;
5、避免空振。空振时,由于弹簧刚度较大,极易引起共振现象,造成螺栓松动,焊缝开裂等破坏现象,安装调试试车时,应将电机激振力调至最小或拆去几只减振弹簧后,方可试车;
6、经常清理台板下散落物料,保证台板有足够的空间;
7、电览不能绕在电机上,应预留不低于80mm的余量后固定于电机附近的静止的支腿上。



FZC振动出矿机技术参数表

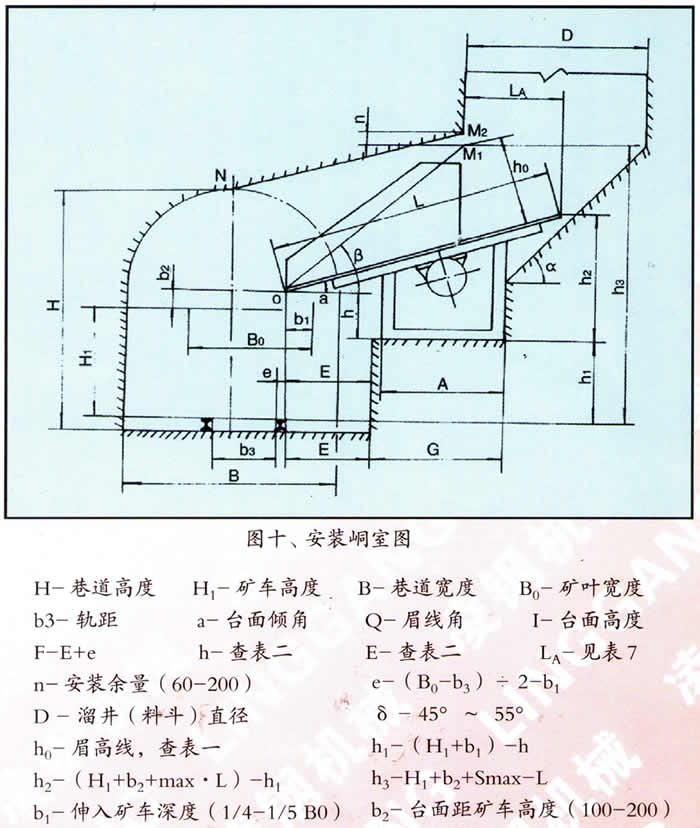

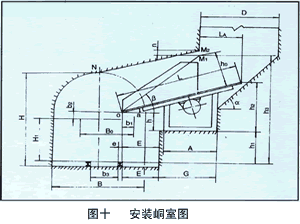

H─巷道高度      H1─矿车高度     B─巷道宽度
B0─矿叶宽度     b3─轨距         a─台面倾角
Q─眉线角        I─台面高度      F─E+c
h─查表二        E─查表二        LA─见表7
n─安装余量               e─(B0-b3)÷2-b1
D─溜井(料斗)直径         δ─45°~55°
h0─眉线高,查表1          h1─(H1+b1)-h
h2─(H1+b2+max·L)-h1      h3─H1+b2+Smax-L
b1─伸入矿车深度          b2─台面距矿车高度

机号 型号 技术特征 埋设参数 结构及安装尺寸
台面倾角
(度)
功率
(kw)
生产能力
≤(t/h)
重量
(kg)
LA
(mm)
Ha
(mm)
眉角线
Q(度)
L B H h A A0 A1 A2 A3 B1 B2 n Фk
1 FZC1.6/-1.5 12 1.5 350 460 600 600 40 1565 1000 1260 540 800 450 180 400 / 720 660 4 18
2 FZC1.5/0.9-1.5 12 1.5 300 465 600 700 40 1760 900 1280 520 800 600 180 440 / 720 660 4 18
3 FZC2/0.8-1.5 14 1.5 360 490 600 700 38 1940 800 1590 590 800 660 180 440 / 720 660 4 18
4 FZC2.3/0.7-1.5 16 3.0 320 585 700 700 38 2210 700 1660 570 1200 820 240 720 / 620 560 4 18
5 FZC2/1-3 14 3.0 980 700 700 700 40 1940 1000 1560 590 900 660 200 500 / 720 660 4 18
6 FZC2.3/0.9-3 14 3.0 900 880 800 800 40 2232 900 1980 900 1200 820 240 720 / 720 660 4 18
7 FZC2.3/1.2-3 14 3.0 750 980 800 800 40 2232 1200 2120 1020 1200 820 240 720 / 920 860 4 18
8 FZC2.8/1-3 18 3.0 680 1020 800 900 41 2663 1000 2190 710 1400 720 240 920 / 920 860 4 18
9 FZC2.3/1.2-4 14 4.0 720 1010 900 800 41 2232 1200 2100 960 1200 820 240 720 / 920 860 4 18
10 FZC2.5/1.2-4 16 3.0 710 990 800 800 39 2403 1200 2140 880 1200 660 240 720 / 920 860 4 18
11 FZC3.1/1-3 18 3.0 660 1070 800 900 38 2948 1000 2230 620 1600 800 240 / 560 920 860 6 18
12 FZC3.1/1.2-4 16 4.0 760 1040 800 900 41 2980 1200 2250 880 1200 660 240 720 / 920 860 4 18
13 FZC3.5/0.9-4 14 4.0 820 1150 900 1000 37 3396 900 2260 510 1800 980 240 / 640 820 750 6 18
14 FZC2.5/1.4-5.5 14 5.5 1160 1370 900 900 41 2426 1400 2250 1000 1200 660 180 / 420 1120 1050 6 22
15 FZC3.5/1-5.5 18 5.5 1140 1536 1100 1100 40 3329 1000 2610 850 1800 980 240 / 660 920 850 6 22
16 FZC2.8/1.4-5.5 14 5.5 1060 1480 1000 1000 41 2717 1400 2350 960 1400 720 180 / 520 1120 1050 6 22
17 FZC3.1/1.2-5.5 14 5.5 1080 1535 1100 1100 40 3008 1200 2400 920 1600 800 240 / 560 940 860 6 22
18 FZC3.1/1-5.5 14 5.5 1110 1640 1000 1100 39 3008 1400 2400 860 1600 800 240 / 560 1120 1050 6 22
19 FZC3.5/1.2-5.5 14 5.5 1000 1690 1000 1100 36 3396 1200 2460 900 1800 980 240 / 660 940 870 6 22
20 FZC4.5/1-5.5 18 5.5 970 2055 1000 1100 34 4280 1000 2490 530 2800 1020 240 360 980 920 850 8 22
21 FZC3.1/1.4-7.5 14 7.5 1510 1939 1100 1100 40 3008 1400 2400 1100 1600 800 240 / 560 1160 1100 6 22
22 FZC3.5/1.2-7.5 14 7.5 1450 1850 1200 1200 39 3396 1200 2770 1000 1800 980 200 / 560 940 850 6 22
23 FZC4.5/1-7.5 18 7.5 1500 2245 1200 1400 39 4280 1000 3100 700 2800 1020 240 360 980 920 840 8 22
24 FZC3.5/1.4-7.5 14 7.5 1370 2100 1000 1200 37 3396 1400 2770 1000 1800 1020 240 / 760 1160 1100 6 22
25 FZC4/1.2-7.5 18 7.5 1050 1950 1200 1200 39 3804 1200 2463 510 2000 1140 180 520 560 940 880 8 22
