●结构特点:

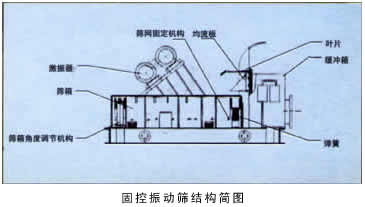

GZS系列振动筛是我公司近年来研制开发的一种新型、高效的钻井液振动筛系列,是一种优质、快速钻井液必备的固控处理设备,可将泥浆固控含量控制在0.2%以内,确保泥浆性能达到国家标准。广泛用于软、硬质地层和泥浆含沙量大的工况,其具有以下特点: 1、该振动筛以隔爆振动电机为激振源,具有结构简单、运行平稳、使用维修方便,噪音低等特点。 2、该振动筛利用直线振动原理,具有振动性能好,透筛性好,运行速度快,处理能力大等特点。 3、该筛为双层结构,上层筛网网孔较大、下层筛网网孔特细,泥浆经过上层筛网预处理后,再经过二层特细筛筛网过滤,其大大提高了筛分效率,使钻井液的净化质量显著提高。 4、钜形渡槽加分流装置,避免了沉砂、液流分布不均现象,渡槽中循环系统采用倒锥结构,在保证其密封性能的同时,操作更为方便灵活;其升降机构为封闭式结构,可有效保护传动丝杆被腐蚀和损坏。 5、该筛设计采用可调式结构,使筛体能在-5°—+5°范围内方便自由调节倾角,用户可根据泥浆的具体特性来任意调节,这样可大大提高振动筛对各种泥浆的适应性。 6、该筛采用泥浆缓冲、均流装置。筛网采用纵横双向固定结构,这样,就大提高了筛网的使用寿命。 7、该筛采用特制的粘结筛网,其筛网刚性好、抗冲激性和抗疲劳性强,其使用寿命为普通编制筛网使用寿命的5—10倍。
●技术参数: 1、GZS I型、GZSⅡ型单联双层振动筛 外形尺寸:2650 X 1600 x 1250 筛分面积:上层:1.7 m2下层2.32 m2 振动电机:2 X 1.5 kw 筛体倾角:—5°—+5°(可调) 振动次数:1430 r/min 2、GZS I型、GZSⅡ型双联双层振动筛 外形尺寸:3400 X 2650 X 1250 筛分面积:2 X 4 m2 振动次数:1430 r/min
●注意事项:
1、设备安装必须保持水平。 2、使用前应将所有螺栓拧紧一次,以防在运输安装过程中螺栓松动。 3、使用时,两台电机必须保持同时反向工作。 4、根据泥浆粘度和筛分情况,可调节筛箱倾角调节机构,以保证良好的筛分效果。 5、更换筛网时,应同时检查密封胶条,看是否更换。![](http://www.lingangzd.com/lg/cp/gzs1.jpg) 6、停止使用时,应用清水将筛网冲刷干净,以防泥浆干涸,堵塞筛网。

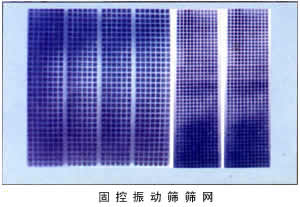

●筛网:GZS固控振动筛的筛网,采用钢架六方孔的网状钢板做衬板,在保证衬板强度的同时,使过滤面积效率最高,采用叠层的网丝在预紧状态下粘合。解决了筛分过程中拉紧不匀,筛网的挠曲和污染,使其具有筛分效率高,使用寿命长,易于更换的特点。
|
