●概述:
GZG系列振动给料机是一种新型的节能给料设备,与往复式、电磁式振动给料机相比具有:①体积小、重量轻、结构简单。②安装使用、维修方便。③能耗低、输送效率高。④运行平稳、噪音低等特点。其广泛用于冶金、矿山、煤炭、建材、轻工、化工、电力、食品、粮食等行业。用以把破碎机,分选机械、筛分设备、运输机械、包装机械中的块状、颗粒状及粉状物料从贮料仓或漏斗中均匀连续或定量地给到受料装置中去。
●型号说明:
![](http://www.lingangzd.com/lg/cp/gzg.gif)
如:GZG40-90ZF表示:槽宽为400cmm,槽长为900cm的座式,封闭型给料机。
●结构:

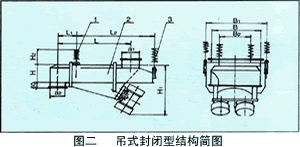

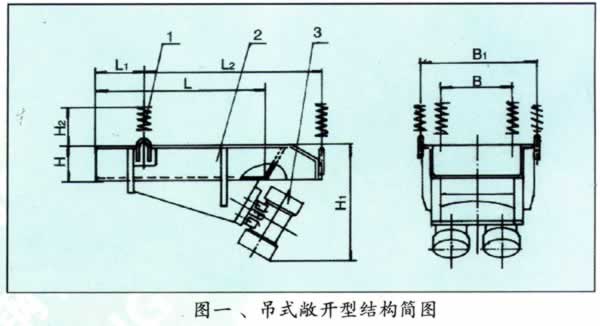

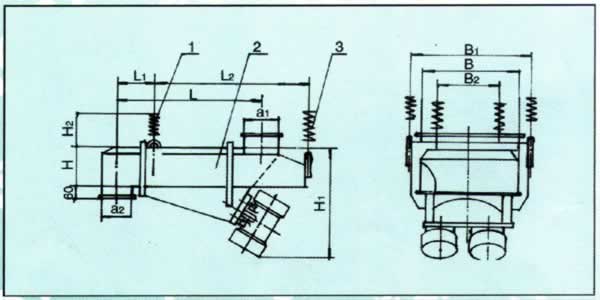

其结构如图一、二所示:主要有:1、减振器、2、槽体、3、振动电机三部分组成,其激振源为2台振动电机。 ![](http://www.lingangzd.com/lg/cp/01.gif)
●选型说明:
1、给料机量确定:本系列振动给料机能力,是以堆比重为1.6t/m3槽体水平,且电机激振力为95%为标准计算而来的,当实际物料的堆比重大于或小于1.6/m3时,或者电机更换时,其产量会有变化、应当进行换算。当下倾角为5°时,给料量将增大工业5%~10%,下倾 15°时,可增大50%~100%。
2、用户若需要特殊设计,请给出物料名称、粒度、堆比重、含水量、给料量及有关安装尺寸、并注明是否封闭、有无衬板等。
3、本系列振动给料机均应配备相应的控制箱,其主要功能为启、制动平稳可靠、能在0~4秒内迅速停机。
□GZG系列敞开式给料参数表
型号 |
给料量 |
给料粒度(mm) |
振幅(m) |
电机功率(kw) |
重量(kg) |
结构尺寸(mm) |
安装尺寸(mm) |
L |
B |
H |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
GZG30-80 |
24 |
60 |
4-6 |
2×0.1 |
185 |
800 |
300 |
150 |
240 |
730 |
420 |
250 |
600 |
300 |
GZG40-90 |
50 |
100 |
3-5 |
2×0.3 |
205 |
900 |
400 |
160 |
270 |
810 |
520 |
350 |
620 |
300 |
GZG50-90 |
56 |
100 |
3-5 |
2×0.3 |
224 |
900 |
500 |
160 |
270 |
810 |
640 |
450 |
620 |
300 |
GZG50-100 |
56 |
100 |
3-5 |
2×0.3 |
258 |
1000 |
500 |
160 |
300 |
880 |
640 |
450 |
620 |
320 |
GZG50-120 |
56 |
100 |
3-6 |
2×0.4 |
287 |
1200 |
500 |
160 |
360 |
1000 |
640 |
450 |
620 |
340 |
GZG50-140 |
56 |
100 |
3-5 |
2×0.5 |
312 |
1400 |
500 |
160 |
420 |
1140 |
640 |
450 |
670 |
340 |
GZG50-160 |
56 |
120 |
3-5 |
2×0.5 |
334 |
1600 |
500 |
180 |
480 |
1300 |
640 |
450 |
670 |
350 |
GZG60-100 |
115 |
150 |
3-5 |
2×0.5 |
280 |
1000 |
600 |
180 |
300 |
900 |
740 |
550 |
670 |
350 |
GZG60-120 |
115 |
150 |
3-5 |
2×0.5 |
290 |
1200 |
600 |
180 |
360 |
1030 |
740 |
550 |
670 |
420 |
GZG70-100 |
132 |
160 |
3-5 |
2×0.5 |
375 |
1000 |
700 |
200 |
300 |
920 |
850 |
650 |
800 |
420 |
GZG70-140 |
132 |
160 |
4-7 |
2×0.7 |
420 |
1400 |
700 |
200 |
420 |
1190 |
850 |
650 |
800 |
420 |
GZG80-120 |
168 |
200 |
4-7 |
2×0.7 |
470 |
1200 |
800 |
220 |
360 |
1080 |
950 |
750 |
820 |
420 |
GZG80-140 |
168 |
200 |
3-5 |
2×1.1 |
520 |
1400 |
800 |
220 |
420 |
1220 |
950 |
750 |
820 |
420 |
GZG80-160 |
168 |
200 |
3-5 |
2×1.1 |
585 |
1600 |
800 |
220 |
480 |
1350 |
950 |
750 |
930 |
450 |
GZG90-150 |
220 |
260 |
4-7 |
2×1.5 |
730 |
1500 |
900 |
300 |
450 |
1380 |
1050 |
850 |
980 |
450 |
GZG90-160 |
220 |
260 |
4-7 |
2×1.5 |
745 |
1600 |
900 |
300 |
480 |
1460 |
1050 |
850 |
980 |
500 |
GZG100-140 |
350 |
300 |
4-7 |
2×1.5 |
654 |
1400 |
1000 |
300 |
420 |
1320 |
1170 |
950 |
980 |
500 |
GZG110-150 |
380 |
300 |
4-7 |
2×1.5 |
820 |
1500 |
1100 |
300 |
450 |
1380 |
1270 |
1040 |
980 |
500 |
GZG120-160 |
400 |
320 |
4-7 |
2×2.4 |
986 |
1600 |
1200 |
350 |
480 |
1520 |
1370 |
1140 |
1150 |
520 |
GZG130-150 |
420 |
320 |
4-7 |
2×2.4 |
1010 |
1500 |
1300 |
350 |
450 |
1370 |
1470 |
1200 |
1150 |
520 |
GZG150-180 |
525 |
350 |
4-7 |
2×2.4 |
1450 |
1800 |
1500 |
500 |
540 |
1850 |
1690 |
1400 |
1300 |
560 |
GZG180-180 |
640 |
350 |
4-7 |
2×3.2 |
1480 |
1800 |
1800 |
500 |
540 |
1850 |
1990 |
1700 |
1300 |
560 |
GZG200-200 |
750 |
400 |
5-8 |
2×5.5 |
2260 |
2000 |
2000 |
500 |
600 |
1980 |
2190 |
1900 |
1420 |
560 |
GZG220-200 |
850 |
400 |
5-8 |
2×5.5 |
2480 |
2000 |
2200 |
500 |
600 |
1980 |
2390 |
2100 |
1420 |
560 |
□GZG系列封闭式给料机参数表
型 号 |
给料量 (t/h) |
给料粒度 (≤mm) |
电机功率 (kw) |
重量 (kg) |
结构尺寸(mm) |
安装尺寸(mm) |
L |
B |
H |
L1 |
L2 |
B1 |
B2 |
H1 |
H2 |
a1 |
a2 |
GZG30.80F |
24 |
60 |
2×0.1 |
205 |
800 |
300 |
140 |
240 |
760 |
420 |
250 |
600 |
300 |
220 |
160 |
GZG40-90F |
50 |
100 |
2×0.3 |
224 |
900 |
400 |
160 |
270 |
850 |
520 |
350 |
620 |
300 |
240 |
180 |
GZG50-90F |
56 |
100 |
2×0.3 |
248 |
900 |
500 |
160 |
270 |
850 |
640 |
450 |
620 |
300 |
240 |
180 |
GZG50.100F |
56 |
100 |
2×0.3 |
275 |
1000 |
500 |
160 |
300 |
930 |
640 |
450 |
620 |
320 |
240 |
180 |
GZG50.120F |
56 |
100 |
2×0.3 |
310 |
1200 |
500 |
160 |
360 |
1070 |
640 |
450 |
620 |
340 |
240 |
180 |
GZG50.140F |
56 |
100 |
2×0.5 |
368 |
1400 |
500 |
160 |
420 |
1200 |
640 |
450 |
670 |
340 |
240 |
180 |
GZG50.160F |
56 |
120 |
2×0.5 |
387 |
1600 |
500 |
180 |
480 |
1360 |
640 |
450 |
670 |
350 |
240 |
180 |
GZG60.100F |
115 |
150 |
2×0.5 |
344 |
1000 |
600 |
180 |
300 |
950 |
740 |
550 |
670 |
350 |
260 |
200 |
GZG60.120F |
115 |
150 |
2×0.5 |
354 |
1200 |
600 |
180 |
360 |
1090 |
740 |
550 |
670 |
420 |
260 |
200 |
GZG70.100F |
132 |
160 |
2×0.7 |
492 |
1000 |
700 |
200 |
300 |
970 |
850 |
650 |
800 |
420 |
280 |
220 |
GZG70.140F |
132 |
160 |
2×0.7 |
541 |
1400 |
700 |
200 |
420 |
1250 |
850 |
650 |
800 |
420 |
280 |
220 |
GZG80.120F |
168 |
200 |
2×0.7 |
552 |
1200 |
800 |
220 |
360 |
1130 |
950 |
750 |
820 |
450 |
300 |
240 |
GZG80.140F |
168 |
200 |
2×1.1 |
623 |
1400 |
800 |
220 |
420 |
1270 |
950 |
750 |
820 |
450 |
300 |
240 |
GZG80.160F |
168 |
200 |
2×1.1 |
720 |
1600 |
800 |
220 |
480 |
1420 |
950 |
750 |
930 |
450 |
300 |
240 |
GZG90.150F |
220 |
260 |
2×1.5 |
810 |
1500 |
900 |
300 |
450 |
1440 |
1015 |
850 |
980 |
500 |
380 |
320 |
GZG90.160F |
220 |
260 |
2×1.5 |
825 |
1600 |
900 |
300 |
480 |
1510 |
1015 |
850 |
980 |
500 |
380 |
320 |
GZG100.140F |
350 |
300 |
2×1.5 |
838 |
1400 |
1000 |
300 |
420 |
1370 |
1170 |
950 |
980 |
500 |
380 |
320 |
GZG110.150F |
380 |
300 |
2×1.5 |
917 |
1500 |
1100 |
300 |
450 |
1140 |
1270 |
950 |
980 |
500 |
380 |
320 |
GZG120.160F |
400 |
320 |
2×2.4 |
1150 |
1600 |
1200 |
350 |
480 |
1570 |
1370 |
1014 |
1150 |
520 |
430 |
380 |
GZG130.150F |
420 |
320 |
2×2.4 |
1148 |
1500 |
1300 |
350 |
450 |
1500 |
1470 |
1200 |
1150 |
520 |
430 |
380 |
GZG150.180F |
525 |
350 |
2×2.4 |
1715 |
1800 |
1500 |
500 |
540 |
1850 |
1690 |
1400 |
1300 |
560 |
580 |
320 |
GZG180.180F |
640 |
350 |
2×3.2 |
1760 |
1800 |
1800 |
500 |
540 |
1850 |
1990 |
1700 |
1300 |
560 |
580 |
320 |
GZG200.200F |
750 |
400 |
2×5.5 |
2352 |
2000 |
2000 |
500 |
600 |
1980 |
2190 |
1900 |
1420 |
560 |
580 |
520 |
GZG220.200F |
850 |
400 |
2×5.5 |
2520 |
2000 |
2000 |
500 |
600 |
1980 |
2390 |
2100 |
1420 |
560 |
580 |
520 | |
