三通分料阀

2006-06-09 0 次
手动正三通溜子 STF-Ⅰ

●概述：

    该手动正三通溜子（又名分料阀）广泛适用于建材、冶金、矿山、轻工、粮食等行业。作为固体晶体、粉状物料输送系统中改变物料流向的理想设备。

●结构特点：

    该阀采用优质钢板焊接而成，具有轻巧耐磨，开关指示明确，切换方便，操作灵活等特点。

●性能参数：

工作压力 适用温度 适用介质
0.01MPa ≤300℃ 晶体、颗粒、粉状物料等

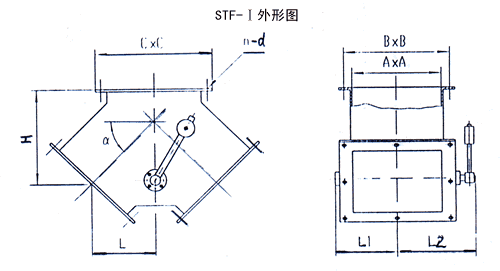

●外观图：

STF-Ⅰ外形连接尺寸表
A×A B×B C×C α H L L1 L2 n-d
200×200 256×256 290×290 45° 267 177 180 220 8-Φ10
50° 282 174
55° 299 161
60° 352 160
250×250 306×306 340×340 45° 298 198 220 250 8-Φ10
50° 330 193
55° 338 181
60° 396 182
300×300 356×356 390×390 45° 322 212 250 280 8-Φ14
50° 349 209
55° 386 204
60° 431 200
400×400 456×456 490×490 45° 381 251 280 325 8-Φ14
50° 419 251
55° 448 244
60° 525 245
500×500 456×456 490×490 45° 470 310 350 395 16-Φ12
50° 532 320
55° 557 290
60° 644 300
600×600 664×664 700×700 45° 502 290 400 450 16-Φ12
50° 561 310
55° 643 330
60° 738 340
700×700 772×772 820×820 45° 617 380 450 500 16-Φ16
50° 678 400
55° 795 420
60° 937 442
800×800 872×872 920×920 45° 672 408 500 550 16-Φ16
50° 763 445
55° 900 482
60° 1057 493
