棒条阀

2006-06-09 0

棒条阀门 BTF-Ⅰ单层 BTF-Ⅱ双层

●概述:

本系列震动阀门是根据建材、选矿、冶金等行业中对中、小型固体块状物料的给料、输送、控制等工艺的要求而研制的一种新型阀门,适用于≤50mm的输送控制,以及定尺物料的供给。

●结构特点:

本阀门居右结构简单、易操作、无卡阻、能随时按需要调整供给物料的大小(经调整能通过≥50mm块料)。本阀门采用优质型钢焊接,刚强性、不变形,使用寿命长,基本无维修量,是中、小型晶物,块状料控制的理想设备。

●性能参数:

适用介质 Φ≤50mm以下的
颗粒物料
适用温度 ≤300℃

注:括号内尺寸为 BTF-Ⅱ 双层尺寸

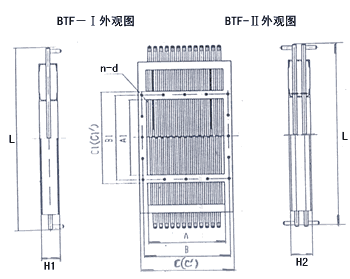

A×A1 B×B1 C×C1 C'×C'1 L H1 H2 n-d 重量Kg
BTF-Ⅰ BTF-Ⅱ
300×300 356×356 396×396 410×410 800 100 120 8-Φ14 158 252
400×400 456×456 496×496 510×510 1000 12-Φ14 239 384
400×1000 456×1056 496×1096 510×1110 2200 18-Φ18 424 672
400×1200 456×1256 496×1296 510×1310 2700 498 790
500×500 560×560 606×606 620×620 1200 120 140 16-Φ18 324 499
550×550 610×610 606×1180 670×670 1300 376 572
600×600 660×660 706×706 720×720 1400 396 612
600×1100 660×1180 606×1206 720×1220 2500 20-Φ18 721 1156
700×700 770×770 820×820 830×830 1600 140 160 478 726
800×800 870×870 920×920 930×930 1800 543 860
800×1200 870×1280 920×1340 930×1330 2700 28-Φ23 909 1340
900×900 974×974 1030×1030 1040×1040 2000 160 180 24-Φ23 689 1020
1000×1000 1074×1074 1130×1130 1140×1140 2200 759 1260
1100×1100 1183×1183 1240×1240 1250×1250 2500 180 200 28-Φ23 849 1460
1200×1200 1280×1280 1340×1340 1350×1350 2700 32-Φ23 943 1680
